6 km Rangefinder -modul
Produkt introduksjon

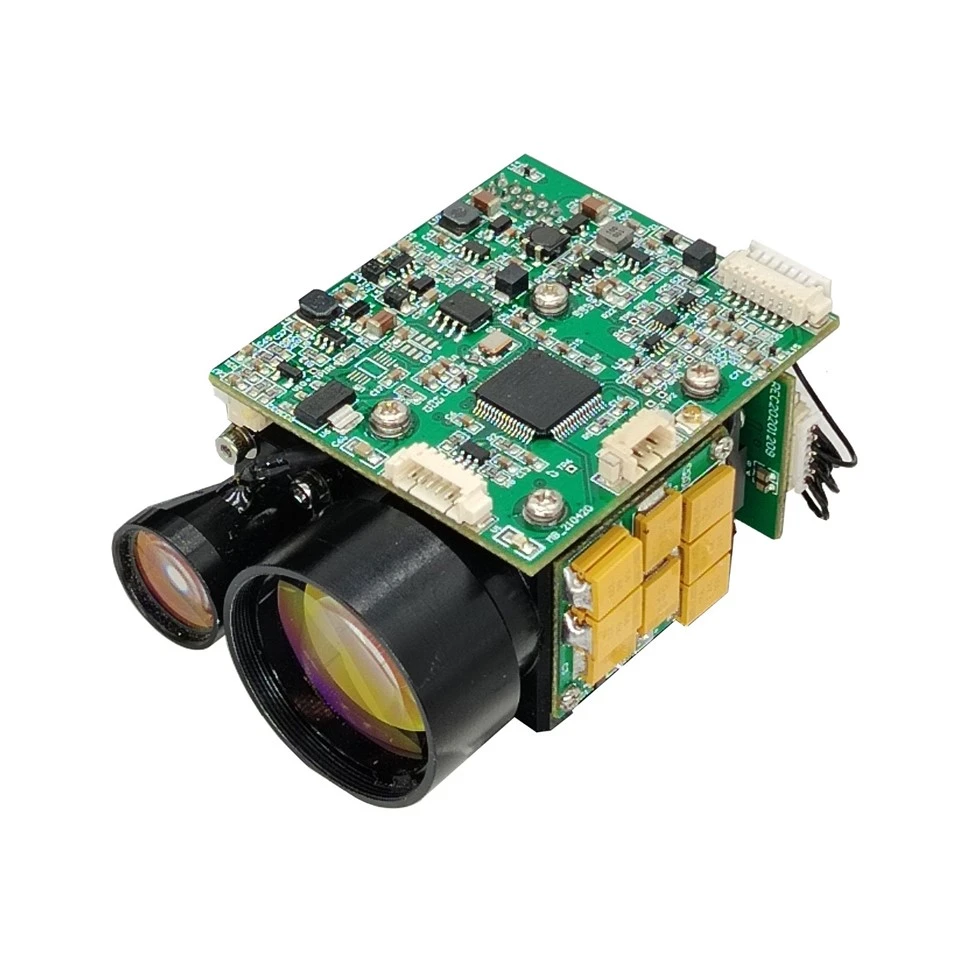

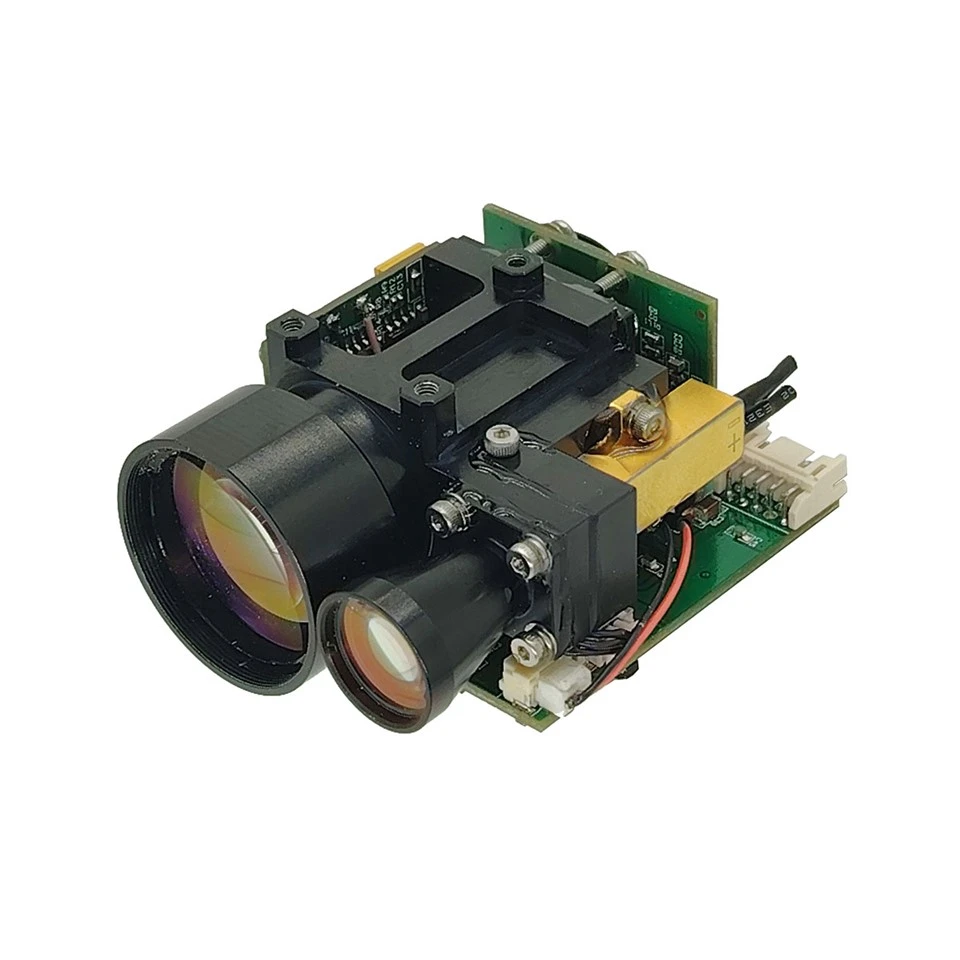

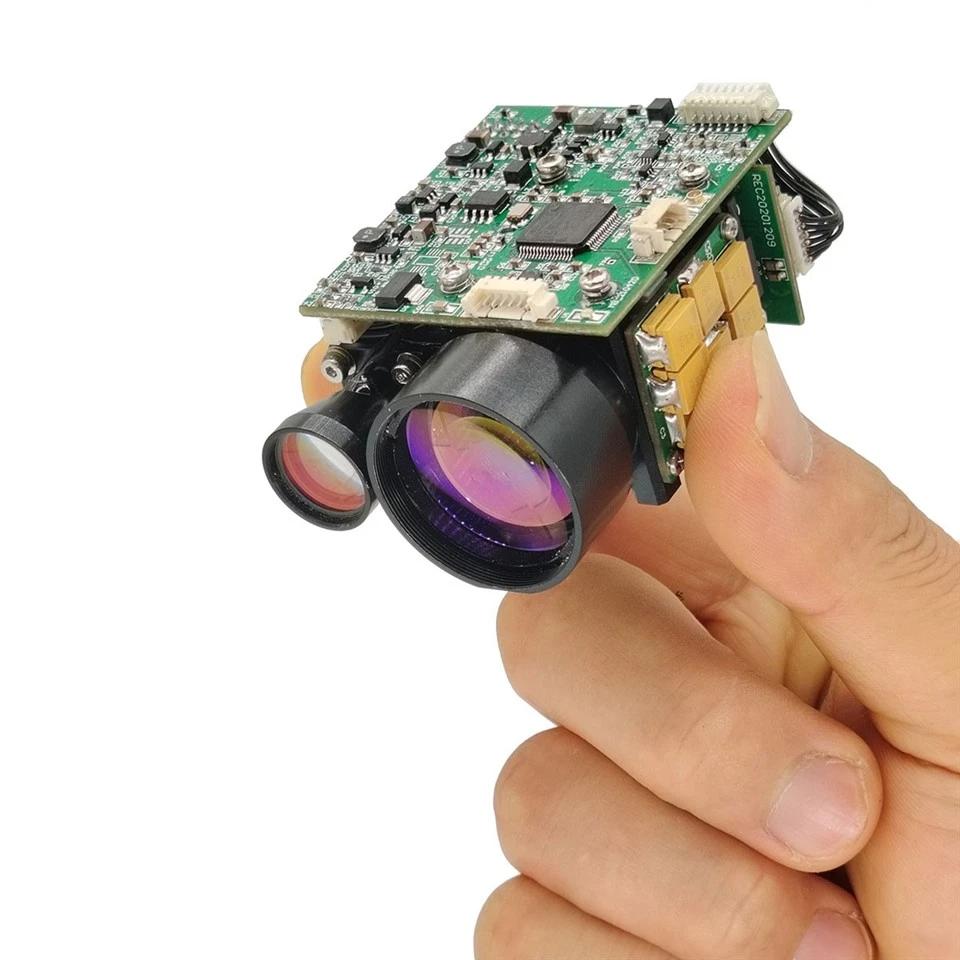

06XLH10X Laser Rangefinder LRF-modul vedtar Xinalnd selvutviklet 1535nm Erbium Glass Laser-komponent, som har funksjonene i lang rekkevidde, lavt strømforbruk, liten størrelse og menneskelig øyesikkerhet.
Rangeringsytelse: 6000m (2,3x2,3m NATO -mål) 10000 m (stort mål)
Varierende nøyaktighet ± 1M
Målingsnøyaktighet større enn eller lik 98%
Vekt mindre enn eller lik 100g
Produktfunksjoner
1. Integrert konfigurasjonsdesign og frontend Face Multi-Point tetningsinstallasjon, sterk anti-imbalanseevne, høy holdbarhet, lang arbeidsliv, øyesikkerhet;
2. Bruke ikke-termisk mottak av optisk designteknologi, med god optisk støydempingsevne, nær avstandsutvikling og høy og lav temperatur optisk ytelse;
3. Det interne grensesnittet til kretsen vedtar sveisetråden direkte tilkoblingsprosess, som er fast og pålitelig, som kan unngå kortslutning eller dårlig kontakt forårsaket av løsningen, oksidasjon og vanndamp på kontakten, og forbedre påliteligheten og levetiden til produktet.
Produktparamenters
|
Punkt |
Indeks |
|
|
Modell |
06XLH10X |
|
|
Betjening av bølgelengde |
1535nm ± 10nm |
|
|
Øyesikker |
Klasse 1 (IEC 60825-1) |
|
|
Mottar blenderåpning |
Φ25mm |
|
|
Varierende rekkevidde |
30-10000m |
|
|
Varierende evne |
10000m |
Maks varighet (typiske store mål) |
|
8000m |
Stort mål, refleksjonsevne: 60 %, synlighet større enn eller lik 25 km |
|
|
6000m |
Synlighet større enn eller lik 25 km, mål med 0. 3 Refleksjonsevne for 2,3m × 2,3m mål |
|
|
3000m |
1 × 1 m mål, refleksjonsevne: 10 %, synlighet større enn eller lik 25 km |
|
|
Kommunikasjonsgrensesnitt |
RS422 |
|
|
Fuktighet |
<80% |
|
|
Varierende nøyaktighet |
±1m |
|
|
Nøyaktighetsrate |
Større enn eller lik 98% |
|
|
Divergensvinkel |
Mindre enn eller lik 0. 5Mrad |
|
|
Varierende frekvens |
1 ~ 10Hz |
|
|
Kontinuerlig rekkevidde |
Større enn eller lik 30 minutter |
|
|
Ikke-parallellisme av laseroptisk akse til monteringsreferansen |
<0.3mrad |
|
|
Størrelse |
Mindre enn eller lik 70mm × 48mm × 32mm |
|
|
Spenning |
9-15V |
|
|
Strømforbruk |
Standby:<1.5W; Rated:<4W; Peak:<7W |
|
|
Arbeidstemperatur |
-40 grad -+60 grad |
|
|
Lagringstemperatur |
-45 grad -+70 grad |
|
|
Vekt |
Mindre enn eller lik 100 g |
|
Funksjon:
1: med enkelt rekkevidde og kontinuerlig rekkevidde;
2: Laser av antall ganger rapportfunksjonen
3: Med multi-mål rekkevidde;

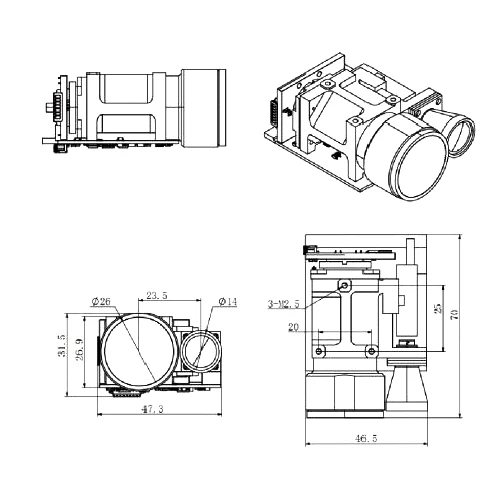

Dimensjon
Elektrisk grensesnitt
a) Kommunikasjonsgrensesnitt: UART _ TTL, RS422, RS232, Et av de tre alternativene, se vedlegg 1 for protokolldetaljer;
b) Bruk PhD -2 × 5 -kontakt, grensesnittdefinisjonen er vist i tabellen.
|
Pin |
Grensesnitttype |
Definisjon |
Merknader |
|
1 |
Strømforsyning |
+12 V strømforsyning |
|
|
2 |
|
+12 V kraftmark |
|
|
3 |
Kommunikasjon |
RS 422- y (t+) |
Med hensyn til denne maskinen |
|
4 |
|
Rs 422- b (r-) |
|
|
5 |
|
Rs 422- z (t-) |
|
|
6 |
|
Rs 422- a (r+) |
|
|
7 |
Kommunikasjonsgrunnlag |
GND |
|
|
8 |
Kommunikasjon |
Uart _ tx, rs 232_ txd |
|
|
9 |
|
Uart _ rx, rs 232_ rxd |
|
|
10 |
Kommunikasjonsgrunnlag |
GND |
|
Plassering av pinne 1 i kontakten
